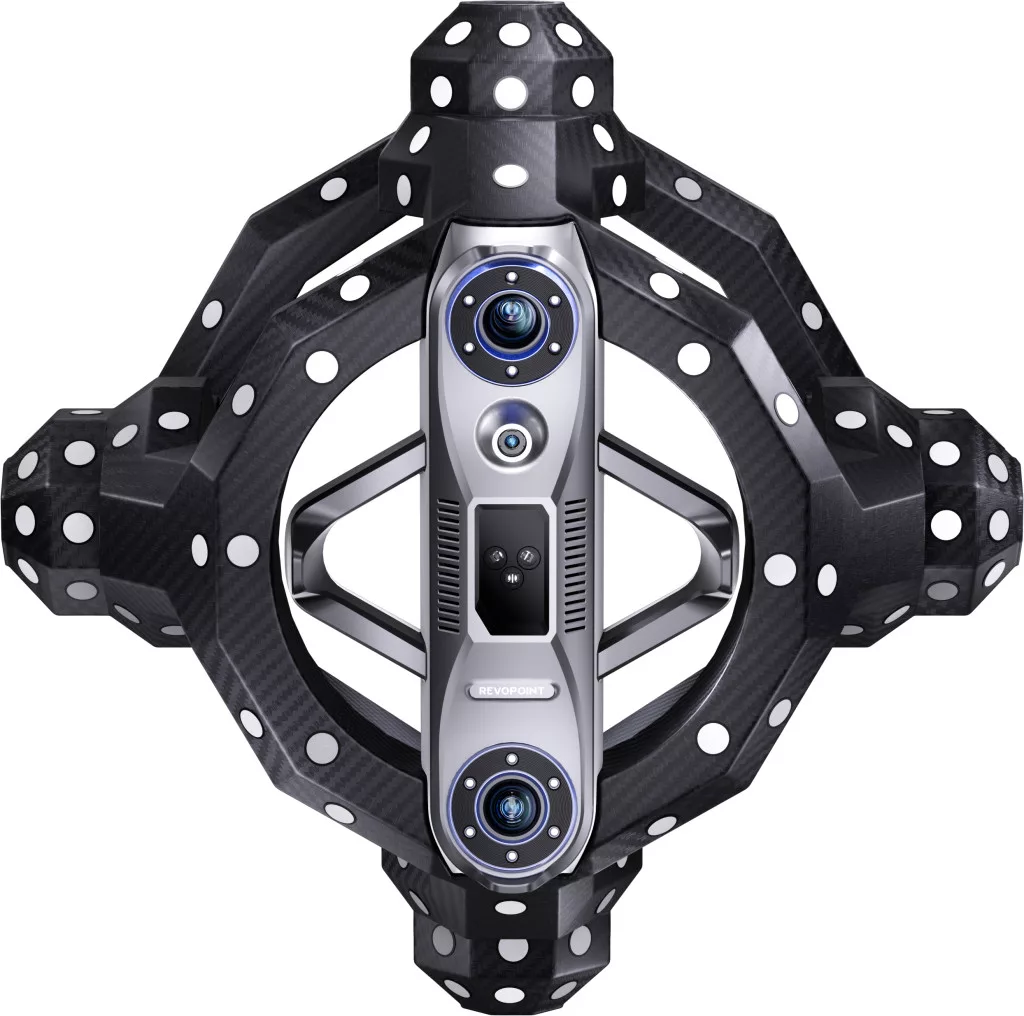

Revopoint Trackit Optical Tracking 3D szkenner

A Revopoint Trackit egy fejlett, ipari szintű optikai követéses 3D szkenner, amely jelölők nélküli működésével forradalmasítja a precíziós szkennelést. A kétkamerás követőrendszer és a kék lézeres szkennelés kombinációja automatikus kalibrálással, gyors adatgyűjtéssel és maximális pontossággal biztosít hatékony munkafolyamatokat a minőség-ellenőrzéstől a visszamodellezésen át a prototípusgyártásig.

Főbb jellemzők

• Jelölőmentes működés – nincs szükség matricákra vagy előkészítő spray-re

• Pontosság: 0,025 mm + 0,04 mm × L(m)

• Kétféle lézeres szkennelési mód: 30-vonalas keresztlézer + egyvonalas mélyszkennelés

• Automatikus gimball-kalibráció a gyorsabb beállítás érdekében

• Szkennelési mérettartomány: 10 mm – 6 m

• Könnyű és stabil karbonvázas felépítés

Jelölőmentes, nagy pontosságú szkennelés

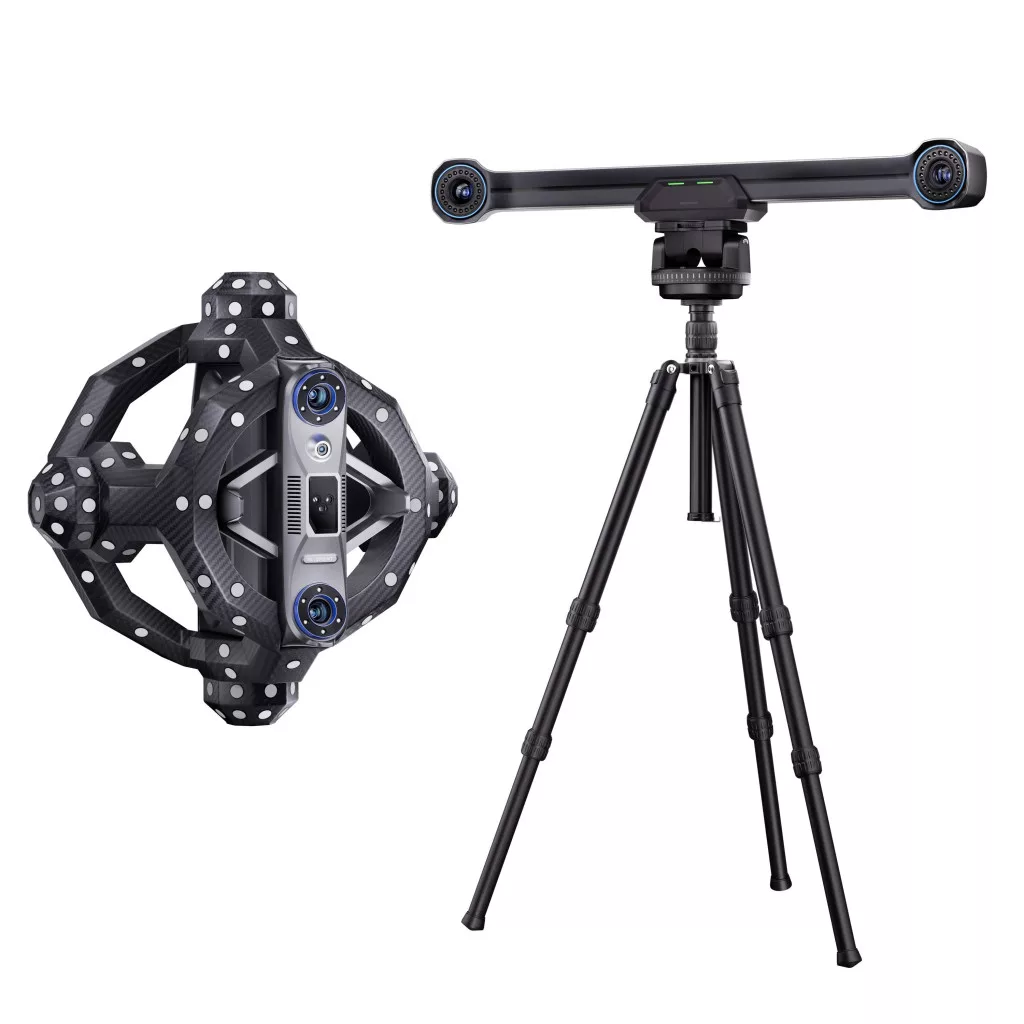

A Trackit alállomása folyamatosan követi a kézi szkennert, így akár nagyobb objektumokat is be lehet szkennelni anélkül, hogy jelölőpontokra lenne szükség. A rendszer nagy területen is pontos eredményt nyújt, az automatikus kalibrálás pedig kiküszöböli az emberi hibákat.

Kettős lézertechnológia a részletgazdag eredményekért

• A 30-vonalas kék keresztlézer gyorsan rögzíti a nagy felületeket, még sötét vagy fényes anyagokon is.

• Az egyvonalas kék lézer ideális mélyebb részletek, bemélyedések és bonyolult geometriák szkenneléséhez.

Robusztus mechanika és rugalmas tartomány

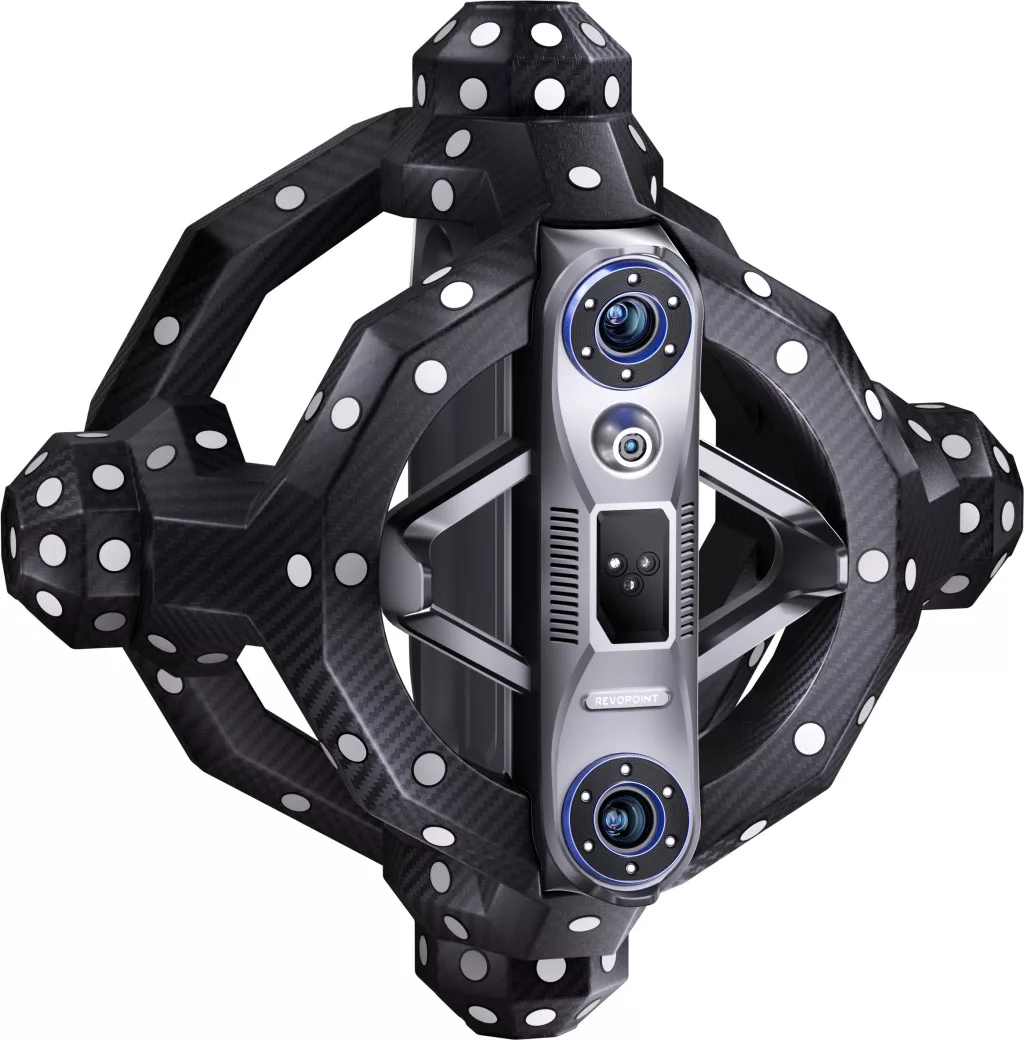

A karbonvázas felépítés biztosítja a szkenner könnyű súlyát és szerkezeti stabilitását még ipari környezetben is. Akár 3,26 × 2,85 m-es követési térfogat is elérhető 4 m távolságban, így a rendszer kisebb alkatrészek és akár teljes járművek szkennelésére is alkalmas.

Egyszerű beállítás és integrált munkafolyamat

Az automatikus, két tengelyes gimbal kalibráció akár 50%-kal gyorsabb telepítést tesz lehetővé a kézi módszerekkel szemben. A rendszer támogatja a kézi szkennelést is, és lehetővé teszi a bázisállomás „ugrásszerű” áthelyezését nagy vagy szegmentált tárgyak szkennelése során, miközben az adatok zökkenőmentesen kapcsolódnak.

Szoftver és formátum támogatás

A mellékelt Revo Trackit szoftver valós idejű pontfelhő-nézetet, automatikus hálógenerálást, szerkesztést és exportálást biztosít a legnépszerűbb formátumokban: PLY, OBJ, STL, FBX. A Revo Measure/Design eszközök támogatják a CAD integrációt, a méretellenőrzést és a GD&T alapú vizsgálatokat is.

Revo Scan PC szoftver
Minimum gépigény:

• I7 10th gen. vagy egyenértékű processzor
• 32GB RAM
• RTX 3050 (8GB)

Ajánlott gépigény:

• i9 12th gen vagy egyenértékű processzor
• 64GB RAM
• RTX 4060 (8GB)

Támogatott operációs rendszerek:

• Windows 10/11(64bit)
• MAC
