3D szkenner választás - segédlet

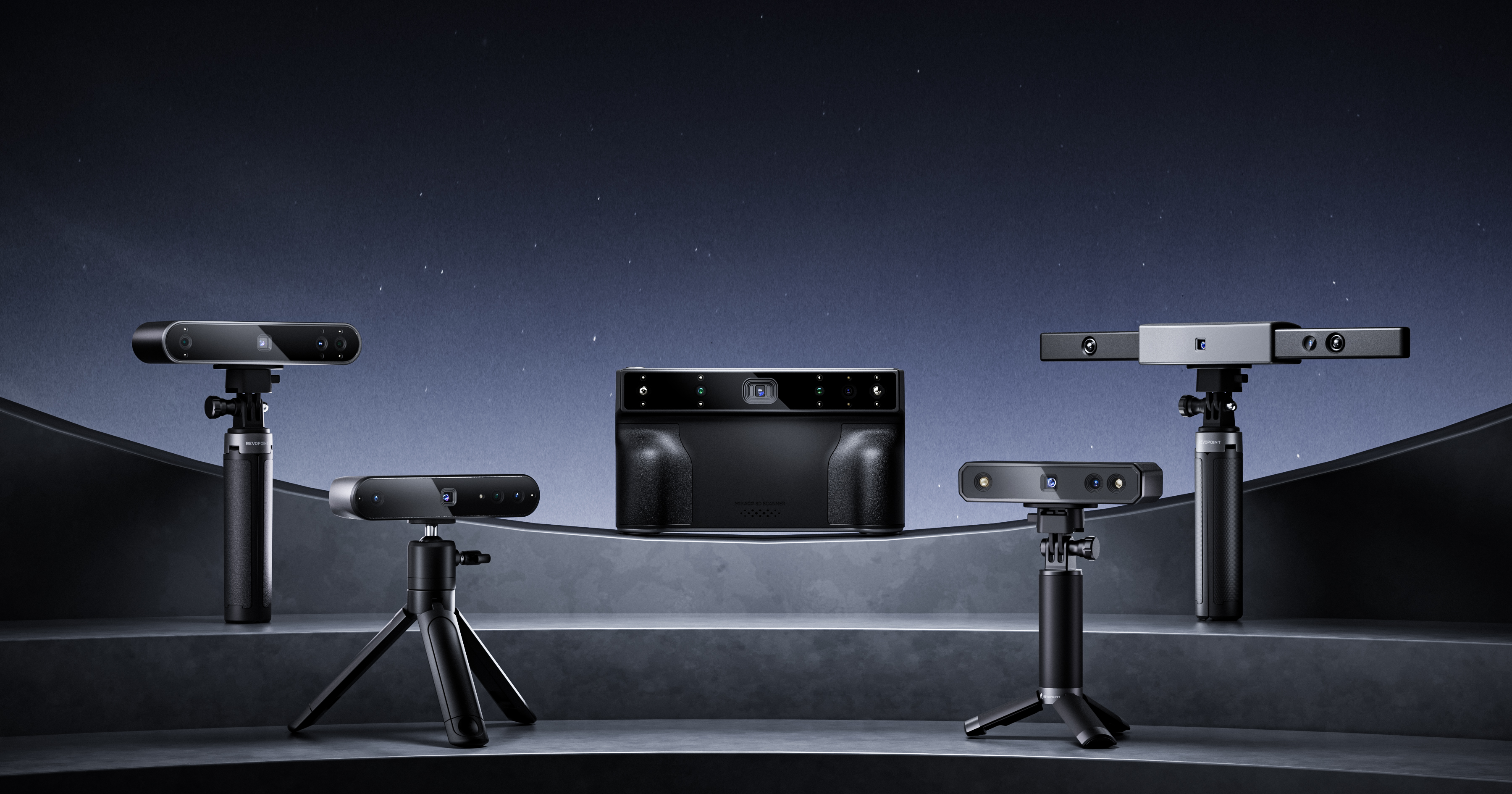

Revopoint 3D szkennerek

Mielőtt nagyon belemennék, fontos megjegyeznem, hogy ez a kis bejegyzés főleg a millió alatti kategóriáról fog szólni.

Na, de nem is húzom tovább a szót, nézzük, mit találunk millió alatt.

A tökéletes 3D szkenner kiválasztásához több szempontot is meg kell vizsgálnunk. Mikor én ajánlok szkennert, akkor az alábbiakat szoktam figyelembe venni:

Mekkora méretű a szkennelendő modell:

• Kis

~1-20cm mérettartomány

• Közepes

~10-40cm mérettartomány

• Nagy

~40cm-től akár 400cm-ig mérettartomány

Milyen a modell felülete:

• Fényes, vagy matt
• Átlátszó, vagy nem
• Színes, vagy egyszínű
• Sötét, vagy világos

Mennyire részletes a modell:

• Mintázat van a modellen, vagy viszonylag egységes a felülete
• Kiálló kis apró részletek vannak rajta, vagy nincs semmi kiálló része

Hol történik a szkennelés:

• Stúdió helyiség, vagy kint a terepen

Mi a cél a szkennerrel:

• Inkább hobbi, ismerkedés a technológiával, vagy inkább munka célú felhasználás

Ezen szempontok alapján már lehet tudni, hogy milyen szkennert érdemes vásárolni.

Haladjunk szépen sorban végig a szempontokon.

Mekkora méretű a szkennelendő modell?

Nagyon fontos, hogy ezt megfelelően be tudjuk határolni, mert a legtöbb szkenner csak 1, nagyon maximum 2 tartományban lesz ideális. Ez nem feltétlen jelenti azt, hogy egy kis modellekre kitalált szkenner ne tudna közepes modelleket szkennelni, csak nagyon nehézkes és hosszadalmas lenne.

Ezen felül azzal is számolni kell, hogy minél nagyobb a mérettartomány, általában annál pontatlanabbak lesznek a szkennerek. Gondolok itt arra, hogy a kis tartományhoz jellemzően 0,02-0,05mm-es pontosság, míg a nagyhoz 0,05-0,1mm-es pontosság szokott társulni.

Milyen a modell felülete?

A legtöbb szkenner érzékeny bizonyos felületekre. Nagy általánosságban elmondható, hogy az alábbi 3 felülettel szokott gond lenni:

• Fényes
• Fekete
• Átlátszó

Ahhoz, hogy szkennelés közben ezek a felületek ne jelentsenek problémát szkenner spray-t kell használni. Ebből több fajta létezik. Van mattító, fehérítő, lemosható, elszublimáló. Ezek között van olyan, ami szublimálás után nem hagy nyomot a modellen, de a biztonság kedvéért mindig érdemes próbafújást alkalmazni.

Mennyire részletes a felület?

Nem mindegy, hogy egy domborművet vagy egy autó motorháztetejét szeretnénk szkennelni. A dombormű (vélhetően) sok részletet tartalmaz. Amennyiben ezek a részletek nem repetatívan ismétlődőek, abban az esetben nincsen probléma, mert az eszköznek ez egy hatalmas segítség lesz, ugyanis szkennelés közben sokkal könnyebben meg tudja határozni a modellhez viszonyított térbeli pozícióját, ezáltal a követés is pontosabb lesz. De mi történik akkor, ha repetatívan ismétlődő, vagy egységes felületet szeretnénk szkennelni?

Repetatatív felület esetén külön kell választani a nagyobb és a kisebb ismétlődő mintákat. Nagyobbak esetében nincs baj. Nagy valószínűséggel jól tudja kezelni a szkenner. Kisebbeknél már lehet probléma, ugyanis előfordulhat, hogy belezavarodik. Ilyenkor nem kell megijedni, hanem azt a trükköt kell alkalmazni, mint a nagy egységes felületeken. Egyszerű marker-ek kellenek. Persze kis részletekkel ellátott felületeknél ez hibás részekkel járhat, de ezt utólag lehet javítani. Nagy egységes felületeknél meg arra kell figyelni, hogy milyen sűrűn rakjuk a markereket, és lehetőleg ne egy adott sorminta alapján, hanem random legyenek elhelyezve.

Hol szeretnénk szkennelni?

Stúdió körülmények között könnyű 3D szkennelni. Az összes szkenner szereti ezt a környezetet. A probléma ott jön elő, ha ki szeretnénk vinni a szabadba/terepre.

Vannak olyan szkennerek, amik kompromisszumokkal, de stúdión kívül is használhatóak. Amire viszont számítani kell az az, hogy a direkt napsütést egyik sem fogja szeretni. A legtöbbet (főleg az infra alapúakat) érdemes árnyékban/borús időben használni.

Mi a célfelhasználás?

Nem minegy, hogy otthoni, kisipari vagy nagyipari felhasználásban gondolkozunk. Otthoni, vagy más néven hobbi célú eszközök már 1-200.000ft-ért kaphatóak. Ezek többsége arra jó, hogy megismerkedjünk a technológiával, esetleg otthoni projektjeinket kicsit megkönnyítsük.

A kisipari vagy mondhatjuk úgy is, hogy KKV-kat célzó eszközök már egy fokkal komolyabb gépek. Több részletet tartalmaznak, adott esetben gyorsabban szkennelnek, de felhasználási területeik jellemzően korlátozottak. Áruk ma már 200.000ft-tól 1.000.000ft-ig terjednek.

Millió felett már karcolgatjuk az ipari szkennerek alját. Szoftverben és szkennelési minőségben is többet nyújtanak, mint olcsóbb társaik. Aki ebben a kategóriában vásárol, annak mindenféleképpen azt tanácsolom, hogy szakembernél kérdezzen utána, hogy melyik eszköz lehet a számára legmegfelelőbb.

De, hogy tanácsot is adjak, hogy kínálatunkból melyik szkennert mire érdemes használni:

Revopoint Inspire:

• Felbontása 0,2mm, aminek köszönhetően otthoni/hobbi felhasználásra tökéletes lehet.
• Infra technológiára épül, emiatt a fényes, az átlátszó és a sötét felületeket nem szereti.
• Feature és marker követési módot is támogat, minimum szkennelési méret 50x50x50mm.
• Udvaron nem érdemes használni, inkább bent a lakásban vagy stúdióban használjuk.

Revopoint Miraco:

• Egy igazi kettő az egyben gép. Közeli módban akár 0,05mm, míg távoli módban akár 0,1mm-es felbontásra képes.
• Infra technológiára épül, emiatt fényes, átlátszó és a nagyon sötét felületeket nem szereti.
• Feature és marker követési módot is támogat, minimum szkennelési méret közeli módban 10x10x10mm távoliban 100x100x100mm.
• Standalone mivoltának köszönhetően képes az önálló vezeték nélküli működésre. Ezen és sok más tulajdonsága miatt, akár kint is használhatjuk. Arra viszont érdemes törekedni, hogy direkt napfény ne érje a szkennelendő felületet. Lehetőleg árnyékban vagy borús időben szkenneljünk.

Ez csak kettő a sok szkenner közül, de ha kedvet kaptál hozzá és érdekel valamelyik eszközünk, nyugodtan kereshetsz minket és segítünk megtalálni a neked legmegfelelőbbet.

Én köszönöm, hogy végig olvastad ezt a kis bejegyzést.

Én András voltam, találkozunk a legközlebb is!
